以[much]為廉價的固定資產投資來獲取較為高的工業價值是企業發展的根本價值觀念，隨著科學技術迅速發展無損檢測技術已成為企業發展的一項基本技術。冶金行業也是不例外，就如超聲波探傷儀來說在工業生產中的魅力不言而知，1996年我國鋼材產量過億噸成為靠前大國，但是鋼材的質量、性能與工業強國相比還是有一定的差距，因此說對鋼材內在質量因素的研究必須給與足夠的重視。當然在檢測時不能有損工件的情況下又要檢測工件所需要的各個數值傳統的檢測儀器已經不能滿足所需，在國內市場超聲波探傷儀的歷史并不長，但是發展的速度非常迅速。被越來越多的工業生產廠家所信賴。以下小編要介紹的就是關于超聲波探傷儀的相關信息，希望能對您有幫助。
超聲波是頻率很高的聲波，定向性很強，尤如手電筒發出的一束光，射到物體時，會被反射回來。超聲波在介質中傳播時有多種波型，檢驗中[much]常用的為縱波、橫波、表面波和板波。
1、縱波：探測金屬鑄錠、坯料、中厚板、大型鍛件和形狀比較簡單的制件中所存在的夾雜物、裂縫、縮管、白點、分層等缺陷。
2、橫波：探測管材中的周向和軸向裂縫、劃傷、焊縫中的氣孔、夾渣、裂縫、未焊透等缺陷。
3、表面波：探測形狀簡單的鑄件上的表面缺陷。
4、板波：探測薄板中的缺陷。
超聲波探傷儀是可以在不損害工件的情況下檢測工件所需要的各個數值，能對工件內部多種缺陷進行檢測。如裂紋、焊縫、氣孔、砂、夾雜、折疊等情況進行檢測、定位、評估及診斷是既簡便又安全高效。超聲波探傷儀檢測原理就是利用超聲波在介質中的波形進行判斷的。
超聲波探傷儀的種類繁多，根據不同的分類標準可做以下分類
1、以聲源的能動性來分
超聲波探傷儀分為能動聲源探傷儀和被動聲源探傷儀。
①能動聲源探傷儀(聲發射)：是在外力的作用下，被測物體內部的缺陷，能動地發射聲波(稱聲發射)，根據聲發射的有無和聲反射的頻譜以及誘發聲波的外部條件，來判斷缺陷的有無及其嚴重程度?？捎糜趧討B檢驗。
②被動聲源探傷儀：是通過本身發射超聲波經過被測物體中的缺陷時被動地將超聲波反射回來，以反射波的有無及反射波的強度，來判斷缺陷的有無及其嚴重程度。應用[much]為廣泛
2、以缺陷的顯示方式來分
超聲波探傷儀可以分為A型顯示探傷儀 、 B型顯示探傷儀 、C型顯示探傷儀以及超聲全息照相探傷儀。
①A型顯示探傷儀：是利用波的粒子性，即將波看成一個點，在介質中傳播時遇到傷（和工件介質不一樣的介質）時，反射回來的信號也不一樣，在屏幕上顯示的是一種為幅度的波形圖，可以顯示缺陷的有無及深度，并由其幅度估算缺陷的大小。
②B型顯示探傷儀：是利用超聲波光束形成的一個截面，通過反射原理在屏幕上顯示的是整個截面的圖象。所形成的截面是垂直截面可以顯示工件任一截面上缺陷的分布及缺陷的深度。
③C型顯示探傷儀：是利用超聲波光束形成的水平截面在通過損傷面的多個水平截面堆積后反射回來的是一個立體三維圖，在屏幕中可以顯示缺陷的面積，但不能顯示缺陷的深度。
④超聲全息照相探傷儀：可以顯示缺陷三度空間的立體圖象。也就是說可以顯示截面上缺陷的深度以及缺陷面積。
3、以聲波的通道來分
超聲波探傷儀可以分為單通道探傷儀和多通道探傷儀。
①單通道探傷儀：是由一個(或一對)探頭單獨工作。
②多通道探傷儀：是由多個(或多對)探頭交替工作，適于自動化探傷。
4、以聲波的連續性來分
超聲波探傷儀可以分為脈沖波探傷儀，連續波探傷儀以及調頻波探傷儀。
①脈沖波探傷儀：又叫做脈沖反射式超聲波探傷儀，是發射的超聲波是周期性的不連續但是頻率不變。
②連續波探傷儀：是發射的超聲波是連續的且頻率不變(或在小范圍內周期性的頻率微調）。
③調頻波探傷儀：是發射的超聲波它的周期性和發射連續的頻率是可變的。
在以上眾多的超聲波探傷儀中[much]為常用的是脈沖反射式超聲波探傷儀，其應用的范圍[much]為廣泛。
脈沖反射式超聲波探傷儀是由高頻脈沖發生器、探頭、接收放大器、示波管指示器、掃描發生器、同步發生器組成。
①高頻脈沖發生器：作用是在于產生一頻率高而短的電脈沖，以激勵壓電晶體產生超聲波，其裝置為一電子儀器。
②探頭：其中主要原件為壓電晶體，使用來直接發射或接收超聲波。探頭所具有的電聲換能作用有以下幾種：一是將返回來的聲波轉換成電脈沖；二是控制超聲波的傳播方向和能量集中的程度，當改變探頭入射角或改變超聲波的擴散角時,可使聲波的主要能量按不同的角度射入介質內部或改變聲波的指向性，提高分辨率；三是實現波形轉換；四是控制工作頻率；
③接收放大器：由數級電子管組成的寬頻帶放大器，以放大由探頭接收到的超聲所轉換的微弱電訊號。
④示波管指示器：用以顯示超聲波的發射訊號及其在工件內部不同界面所反射回來的回波訊號的專用裝置.
⑤掃描發生器：即時基線路、時間軸電壓發生器，用來控制示波管中光點的移動速度、方向，并使光點的位移與時間成正比。
⑥同步發生器：用以控制高頻脈沖發生器與掃描發生器同時工作，及控制發、收脈沖間的時間間隔，是探傷器的神經中樞,故又稱主控振蕩器。

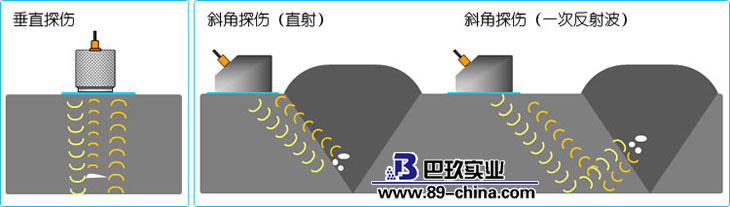

超聲波探傷儀探傷方法大致可以分為兩種即為垂直探傷和斜角探傷兩種。
①垂直探傷方法，是一種超聲波垂直入射到工件的表面的檢測方法，通常適用于工件表面較為光滑的情況。
②斜角探傷方法，是一種超聲波以一定的角度斜向入射到工件內部的探傷方法。
不同的探傷方法所選用的探頭K值也是不一樣，K值的選擇是與角度有對應關系，器關系表如下
|
K值 |
角度 |
|
K1 |
45度 |
|
K1.5 |
56.3度 |
|
K2 |
63.4度 |
|
K2.5 |
68.2度 |
|
K3 |
71.6度 |

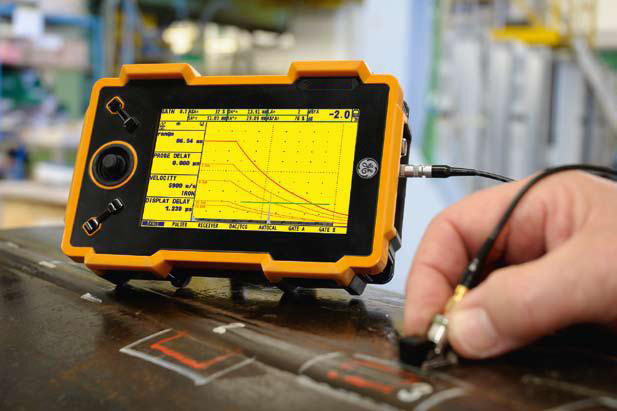

1、選擇探頭
超聲波探傷中，超聲波的發射和接收都是通過探頭來實現的。探頭的種類很多，結構型式也不一樣。探傷前應根據被檢對象的形狀、衰減和技術要求來選擇探頭，探頭的選擇包括探頭型式、頻率、晶片尺寸和斜探頭K值的選擇等。
2、參數設置
參數設置主要包括，直探頭零點校準，斜探頭前沿，零偏，角度的校準，以及材料聲速的確定。
3、制作曲線
為了給所檢測的工件進行探傷定位，直探頭需要制作AVG曲線，斜探頭需要制作DAC曲線，如果對于定量沒有特殊的要求也可以不制作。
4、進行探傷
探傷過程中，著重記錄傷波的波形，實時存儲，為書寫探傷報告做準備
5、寫探傷報告
利用探傷儀上的位機軟件，可以很方便的生成相應的探傷報告。
1、對超聲檢測設備的操作，要求操作人員接受過正規的探傷方法培訓。正規的培訓包括對下列內容的了解。超聲波傳播原理、測試材料聲速的影響、不同材料界面聲波特性、被檢測材料中聲衰減和表面狀況對檢測的影響等
2、每次超聲檢測都要遵循具體的檢測技術要按照以下幾點要求進行檢測
①定義顯示范圍
②選擇適當的探傷方法
③考慮材料性質
④決定記錄和評估的范圍
3、測試范圍，超聲波探傷儀獲取的信號僅涉及探頭聲束所覆蓋到被測物的部分。把從被檢測部分得到的結論應用到被測物的未被檢測部分時，應非常小心。
4、選擇適當的測試設備。所有的超聲壁厚測量都是基于對傳播時間的測量。[accuracy]的測量結果要求被測物體內的聲速恒定。對工廠設備的剩余壁厚的測量，要求有一個合適的測厚儀，特別注意探頭的選用和操作。
1、超聲探傷儀一般都可自動檢測、計算、記錄，有些還能自動進行深度補償和自動設置靈敏度，因此檢測速度快、效率高。
2、超聲探傷儀對模擬信號進行高速數據采集、量化、計算和判別，其檢測精度可高于傳統儀器檢測結果。
3、超聲探傷儀可以提供檢測記錄直至缺陷圖像。
4、可靠性高，穩定性好，超聲探傷儀可全面、客觀地采集和存儲數據，并對采集到的數據進行實時處理或后處理，對信號進行時域、頻域或圖像分析，還可通過模式識別對工件質量進行分級，減少了人為因素的影響，提高了檢索的可靠性和穩定性。
1、使用者不得私自打開此超聲波探傷儀進行維修，不得破壞其一次性標貼和內部標貼，以保證其保修服務。
2、超聲波探傷儀具有很高的發射功率，發射電路具有很高的電壓峰值，因此在更換探頭前，需要關閉儀器。
3、操作者在使用此探傷儀前必須接受適當的培訓。操作者必須通過通常的超聲波檢測程序和程序設置，以及某一項特殊測試或檢測所要求的性能的培訓。
4、在使用探傷儀前，操作者應該確認此產品在你的超聲波知識和材料特性基礎上滿足使用要求。
5、使用任何充電器為探傷儀充電前，需要使用原廠配置的充電器。切斷任何配件的電源時，應拔插頭而不是拉扯電源線。
6、儀器為高度數字化集成產品，正常情況需使用“軟關機”來關閉儀器。
在誤操作導致儀器出現異常狀態且無法軟關機時，可按住“返回”鍵4秒，儀器將關閉電源。
7、在電池點亮時顯示電壓過低，需要盡快保存數據并給電池充電。
8、操作者需保持儀器的清潔，使用結束后需要把探頭、連接線以及儀器表面的油污擦拭干凈。
1、操作
根據確定的探傷方法，正確的選擇合適的探頭、靈敏度試塊。
2、存放
探傷儀使用完畢之后應對表面進行清潔
要放置在干燥、通風的室內，不宜太陽光直射及與雨水和油污。
侵蝕氣體等接觸存放，避免強烈震動和擠壓。
探頭連線處切忌歪曲重壓。
在拔、插連線時應抓住插頭根部。
3、供電方法
要使用與設備的同的電源電壓。
確保充電器指示燈轉換為紅色，才能進入正常充電狀態
充電器指示燈轉換為綠色后，在電池正常的情況下，代表充電完成。
超聲波探傷儀長時間不用時請每月給電池充電一次，可以延長電池使用時間。
用鋰電池供電我們已經在超聲波探傷儀中預先裝入大容量鋰離子電池，充滿后可以為儀器連續提供數小時以上，如果需要更長時間連續工作，可以另外配備一組備用電池。
隨著充放電次數的增加，鋰電池可提供連續工作時間可能會出現下降，這是正?，F象
在選購時通過以下幾點可以確保選購的超聲波探傷儀是合格的。
1、在不連接探頭的狀態下，將增益調到髙至，屏幕上的波形不能超過屏幕的10%，如果超過，此儀器不合格。
2、看垂直線性是否合格
3、還有一些指標需要專用試塊。建議新儀器送到省級計量測試所去鑒定，以免上當。
4、價格極低的建議不要選購。
5、在選購時注意看生產工藝和證明文件。
6、選購的首項因素是要定位要求高，水平線性誤差小或者是質量要求高的要選擇垂直線性誤差小、精度高的儀器；對于大型工件探傷，選擇靈敏度余量高、信噪比高、功率大的儀器； 對于現場探傷，選擇重量輕、亮度好、抗干擾能力強的儀器。
超聲波探傷儀屬于無損檢測儀器，在使用過程中會出現問題也是在所難免的，以下介紹的是幾種場問題及原因。
1、無電壓
故障原因：
①無220伏交流電源，電源接觸不良、儀器內部短路，保險絲斷掉、變壓器線圈斷。
②無直流電壓(有交流電壓)、濾波電容擊穿、整流管壞、扼流圈燒斷、降壓電阻燒斷。
2、無屏壓(或集電極電壓)，但其他極電壓正常
原因：屏極、(集電極)負荷(電阻或線圈)斷、去耦電容器斷、去藕電阻斷。
3、有屏壓(或集電極電壓)，但其他極電壓沒有
原因：其他極的電阻斷、其他極的旁通電容擊穿
4、屏壓(或集電極電壓)太高
原因：.電子管失效(衰老、斷極或燈絲斷)、電子管座接觸不好。
5、屏壓(或集電極電壓)太低
原因：去耦電阻變值(變大)、去耦電容器漏電、鎘直流電容器漏電、電子管短路或漏電。
6、底波消失
原因：近表表大缺陷、吸收性缺陷、傾斜大缺陷、氧化皮與鋼板結合不好
7、超生波在介質中傳播時引起衰減
原因：超聲波的擴散傳播距離增加，波束截面愈來愈大，單位面積上的能量減少，一是介質粘滯性引起的吸收；二是介質界面雜亂反射引起的散射。
